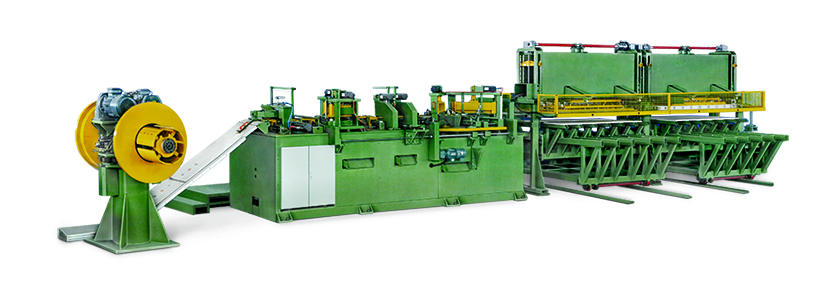

SR.HJ-400B變壓器鐵芯橫剪生產線特點

1.本線由精密測長裝置，美國Rockwell（Allen-Bradley）交流伺服系統配合運動控制系統實現高精度定長送料，保證了剪切精度。
2.采用直觀的彩色全中文人機界面，操作人員通過觸摸屏即可輕松完成片形選擇、參數修正等操作。
3.計算機進行長度補償，快速調整剪切長度。

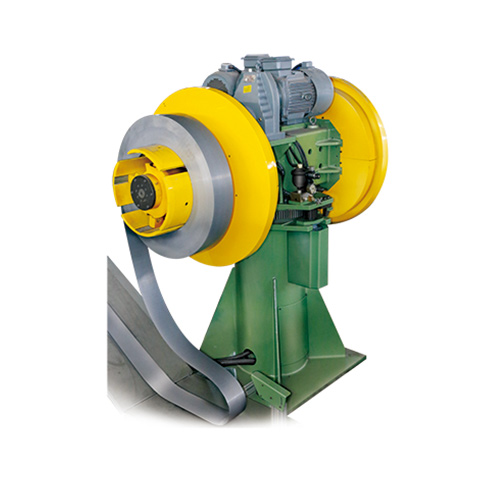

4.采用雙頭開卷機以提高生產效率；液壓撐緊和電動轉動控制。

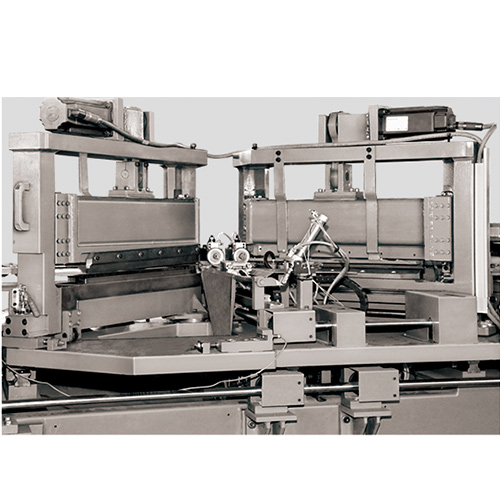

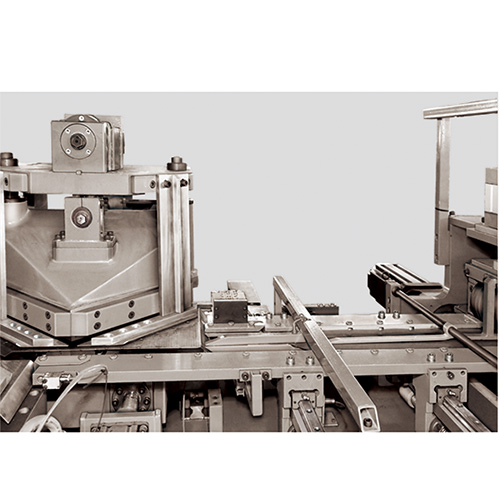

5.沖床采用滾動直線軸承導向、剪床采用直線導軌（PMI重載型號）導向。
6.沖、剪床刀具均采用硬質合金材料，刀具壽命壹百萬次/每磨一次。
7.全線調寬導向采用自動調寬導向。片料導向系統為橫向中心對稱開合結構（中心定位）；調寬系統采用集中驅動，編碼器反饋閉環技術自動調寬，同時附加手動微調功能、位置指示器顯示觀察功能。
8.采用硬質合金導軌，平均使用周期8～10年；全部導軌系統采用直線導軌導向，滾珠絲杠副傳動。

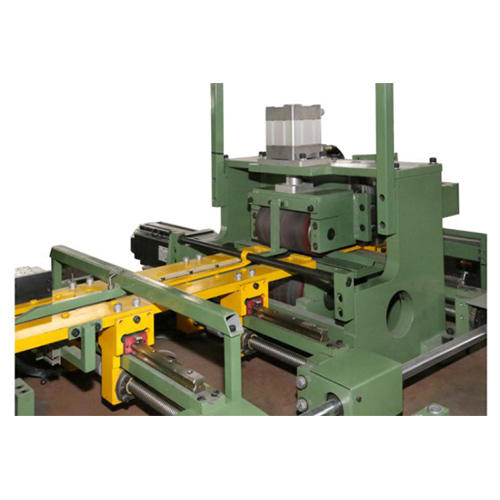

9.沖缺沖床橫向移動采用伺服裝置控制，能夠自動完成步進式疊積鐵心片的剪切。
10.總線控制系統：采用美國Rockwell（Allen-Bradley）的PLC、全線的伺服驅動器、變頻器等以太網環形總線控制技術，實現了全數字化、智能化控制，可靠性與控制精度均有較大提高。大多數傳感器、電磁閥都就近接入DP總線，控制信號與電力供給都由DP總線提供。DP總線的使用，大大減少了電纜的數量，從而提高了設備的可靠性，降低了檢修成本，提高了故障診斷的效率。

生產線技術參數

剪切厚度 Thickness of sheet (mm):0.23 - 0.35
剪切寬度 Width of sheet (mm):40 - 440
剪切長度 Length of sheet (mm):250 - 2500
工作送料速度 Feeding speed (m/min):0 - 200
剪切長度誤差 Accuracy of cutting length (mm):±0.10
剪切角度誤差 Accuracy of cutting angle (o):±0.02
剪切毛刺誤差 Shear burr error (mm):<0.02
沖模使用壽命 Punch mould working life (萬次 10000 times):>20   (刃磨一次 per grinding)
剪刀使用壽命 Shear working life (萬次 10000 times):>100   (刃磨一次 per grinding)
開卷筒伸縮范圍 Open roll telescoping scope (mm):Φ460 - 520
裝機容量 Installed capacity (KW):28
產品工作耗氣量 Compressed air consumption (cbm/min):1.5
